2.2.1  Der Aufbau des Multimedia Netzwerks

Die Installation ist prinzipiell kinderleicht. Ein Netzwerk-Verteiler bildet die Zentrale des Multimedia Netzwerks. Wie in Abbildung 2.2 dargestellt, wird jedes Gerät mit dem zentralen Netzwerk-Verteiler, einem sogenannten Ethernet LAN-Switch, verbunden. Netzwerk Switchs sind im Handel recht preisgünstig erhältlich und in verschiedenen Größen verfügbar z.B. mit 4, 8, 16, 24 oder 48 Anschlüssen (Ports). Je nach Kapazität des Switch kann eine bestimmte Anzahl an Geräten angeschlossen werden.
Die Verbindung der Geräte erfolgt entweder direkt über ein sogenanntes "Patch-Kabel" (CAT5), oder über eine RJ45 Steckdose des im Haus installierten Netzwerks.
Die zugehörigen Kabel (siehe Abbildung links) sind in jedem Computergeschäft oder im Elektronikhandel erhältlich.



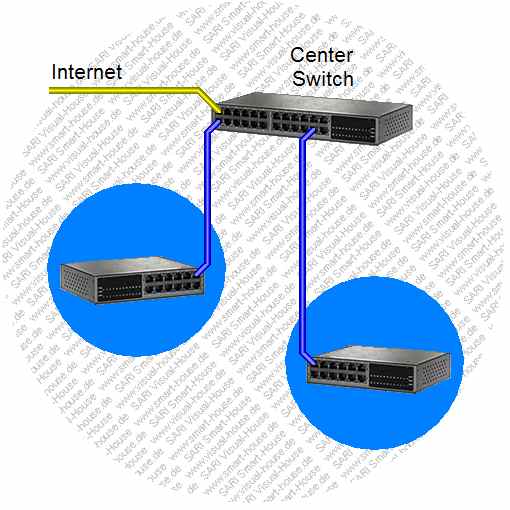

Abb.2.2.1   Kaskadierung von Netzwerk Switchs
Kaskadierung von Netzwerk-Switchs:
Werden in einem Raum besonders viele Anschlüsse benötigt (z.B. Arbeitszimmer, Wohnzimmer), so kann dort jeweils ein eigener Switch installiert werden.
Die Verbindung zum zentralen Switch lässt sich mit einem einzelnen Kabel realisieren. Durch diese "Kaskadierung" mehrerer Netzwerk-Switchs kann der Aufwand der Verkabelung im Gebäude stark reduziert werden und zudem eine sehr große Zahl von Anschlüssen zur Verfügung gestellt werden, bei dem jedes Gerät mit jedem anderen Gerät kommunizieren kann.
Welches Gerät und welcher Switch an welchem Port angeschlossen wird, ist dabei völlig gleichgültig, da ein Mikrocontroller in jedem Switch die Verbindung zwischen den Geräten realisiert.

2.2.2  Die Verbindung zum Internet

Der zentrale Netzwerk-Switch (Netzwerk-Verteiler) verbindet die einzelnen hausinternen Geräte miteinander. Um eine Verbindung zum Internet aufzubauen ist zusätzlich noch ein Internet-Router notwendig. Zum Schutz vor Eindringlingen aus dem Internet sollte der Internet-Router eine integrierte Firewall (Software) besitzen. Um eine elektrische Verbindung mit der DSL-Leitung herzustellen wird außerdem noch ein DSL-Modem (Hardware) benötigt.
Das Smart-House Projekt
Der Sachverhalt mag vielleicht kompliziert erscheinen, ist er aber nicht !
Es gibt mittlerweile einige Hersteller die Kombi-Geräte mit Netzwerk-Switch, Internet-Router, Firewall und DSL-Modem anbieten, alles in einem Gerät und einfach in der Anwendung.
Häufig werden diese Geräte unter der Bezeichnung DSL-Router, LAN-Router oder Modem-Router verkauft, obwohl hier weit aus mehr Technik unter dem Gehäuse steckt. Kunden die einen Vertrag mit einem der vielen DSL Internet-Anbieter (Provider) abschließen, erhalten in der Regel ein solches Kombi-Gerät von ihrem Provider, das meist alle notwendigen Eigenschaften besitzt.

2.2.3  Multimedia TV

Ein Multimedia TV arbeitet wie ein normales Fernsehgerät d.h. kann digitale Fernsehprogramme über Satellit, Antenne oder Kabel empfangen. Zudem besitzt das Gerät einen Netzwerk Anschluss (Ethernet) und einen integrierten Web-Browser. Der Web-Browser kann zum Surfen im Internet verwendet werden, um Filme von einem Multimedia Server abzuspielen oder um das Multimedia Sound-System zu bedienen. Außerdem kann mit dem Web-Browser auf das Smart-House Netzwerk zugegriffen werden, um z.B. Licht, Jalousien, Heizung etc. zu steuern oder um z.B. den Außenbereich des Hauses über Kameras zu überwachen. Der Multimedia TV wird damit zur Schaltzentrale von Unterhaltungselektronik, Telekommunikation und Gebäudetechnik. In der Zukunft werden sicher weitere Geräte hinzu kommen, die sich über einen Web-Browser bedienen und konfigurieren lassen. Einige innovative Unternehmen der Unterhaltungselektronik arbeiten bereits an der Entwicklung solcher "Multimedia TV" Geräte. Es wird jedoch noch einige Jahre dauern bis alle Funktionen vorhanden sind, damit diese Produkte ihren Platz in einem Smart Home finden. Besonders auch Zusatzgeräte wie Multimedia Server, Sound-Systeme oder Network Music-Player lassen hier noch einige Funktionen zu wünschen übrig.

2.2.4  Multimedia Server

Mit diesem Gerät können Musik, Filme, Fotos und andere Daten auf einem Massenspeicher (zur Zeit noch Festplatten) gespeichert werden. Über das Netzwerk können andere Geräte auf die Daten zugreifen, um z.B. Musik oder Filme wiederzugeben. Einige Unternehmen der Unterhaltungselektronik haben bereits solche Geräte auf den Markt gebracht. Jedoch sind hier noch einige Verbesserungen wünschenswert. Es wäre erstrebenswert alle Geräte der Unterhaltungselektronik über Web-Browser von Computern oder Smartphones fernsteuern zu können und nicht wie zur Zeit üblich, über diese vielen verschiedenen Infrarot-Fernbedienungen.

2.2.5  Multimedia Sound-System

Dieses Gerät ist ein modernes Surround-Sound-System, das mehrere Lautsprecher und Subwoofer steuert und das über den Web-Browser eines Computers oder Smartphones bedient werden kann. Das Gerät sollte auch in der Lage sein, Musik und Sound-Datenströme über das Netzwerk abzurufen und wiederzugeben. Nach aktuellem Kenntnisstand scheint ein solches Produkt zwar noch nicht zu existieren, es ist allerdings nur eine Frage der Zeit, bis Hersteller solche Geräte anbieten. Innovative Unternehmen wie beispielsweise Apple (siehe Apple-TV-Box) sind auch in diesem Marktsegment ihrer Zeit weit voraus und geben ihrer Konkurrenz die Richtung vor.
